Железный характер: как не убить металл в городе за одну зиму
Честный разбор: реагенты, механика, материалы и неочевидные требования
Введение
Город зимой — это война. Война со снегом, льдом и скользкими дорогами. И главное оружие в этой войне — противогололёдные реагенты.
Хлориды натрия, кальция и магния творят чудо: лёд тает, дороги становятся безопасными. Но у этого чуда есть обратная сторона. Реагенты не различают, где лёд, а где металл. Они атакуют всё: бордюры, ограждения, опоры, ворота.
А если к химической атаке добавить механическую — снегоуборочные ножи, пескосоляную крошку, перепады температур, — получается идеальный шторм для любой конструкции.
Мы разбираемся, что реально происходит с металлом в городе зимой и какие материалы способны выдержать этот ад.
Часть 1. Химия процесса: почему реагенты так опасны
Чистая вода — плохой проводник. Но когда в ней растворяются соли (хлориды натрия, кальция, магния), она превращается в электролит — среду, где ионы носятся как угорелые, перенося электроны от анода к катоду.
Хлорид-ионы (Cl⁻) — главные диверсанты. Они:
- Разрушают пассивирующие плёнки на металлах (оксидные слои, которые защищают алюминий и нержавейку)
- Проникают в микротрещины
- Создают условия для питтинговой (точечной) коррозии
Цифры:
| Материал | Обычная среда | С реагентами |
|---|---|---|
| Оцинковка 100 г/м² | 5–8 лет до потери вида | 3–4 года |
| Оцинковка 140 г/м² | 10–15 лет | 5–7 лет |
| Алюминий | 50+ лет | 25–40 лет |
| Нержавейка 304 | 100+ лет | 20–50 лет (питтинг) |
Вывод: оцинковка 100 г/м² в городе — не бордюр, а расходник.
Часть 2. Механика разрушения: когда химию усиливают трением
Реагенты — это полбеды. Настоящий ад начинается, когда к ним добавляется механическое воздействие снегоуборочной техники.
Что происходит:
- Ножи срезают снег вместе с верхним слоем реагентов
- Пескосоляная смесь работает как абразив, царапая защитные покрытия
- Царапины становятся воротами для хлоридов
- Перепады температур расширяют микротрещины
- Циклы замораживания/оттаивания выдавливают влагу вглубь
Каждый сезон — новый удар.
Часть 3. Материалы под ударом: что выживает
3.1. Оцинковка: жертвенный анод
Цинк окисляется быстрее стали, принимая удар на себя. Даже если покрытие поцарапано, цинк вокруг царапины мигрирует и «залечивает» повреждение.
Но: цинк конечен. 100 г/м² в агрессивной среде с реагентами сгорает за 3–4 года. После этого сталь остаётся беззащитной.
Вердикт: в городе с реагентами — только 140 г/м². И то это решение на 5–7 лет, потом внешний вид начнёт ухудшаться.
3.2. Алюминий: вечный боец
Оксидная плёнка Al₂O₃ восстанавливается мгновенно при повреждении. Даже если хлориды атакуют, плёнка восстанавливается быстрее, чем разрушается.
Плюсы: абсолютная стойкость, лёгкость (в 2,7 раза легче стали), не требует обслуживания.
Минусы: высокая цена, мягкость (может деформироваться при ударах техники), гальваническая коррозия при контакте с медью или сталью.
Вердикт: идеален для набережных, кровель, архитектурных элементов. Для парковок и зон с ударными нагрузками — осторожно.
3.3. Нержавейка 304: премиальная защита
Хром в составе (18%) образует оксидную плёнку Cr₂O₃. В нормальных условиях — вечность.
Но: хлориды — враг нержавейки. Они вызывают питтинговую (точечную) коррозию — глубокие язвы, которые могут проесть металл насквозь.
Цифры: в присутствии реагентов скорость коррозии может достигать 0,02–0,05 мм/год в точках поражения. Для листа 1,5 мм это 30–75 лет до сквозных язв.
Вердикт: премиально, но не бесконечно. В зонах постоянного контакта с реагентами (бордюры у дорог) через 20–30 лет возможны локальные поражения.
3.4. Кортен: красивый, но уязвимый
Кортен проектировался для мостов, где он спокойно ржавеет и останавливается. Но в условиях постоянного увлажнения реагентами и механических нагрузок патина может не успевать стабилизироваться.
Вердикт: для городских объектов с интенсивной зимней обработкой — рискованно. Лучше оставить для парков и мест, где техника не ездит.

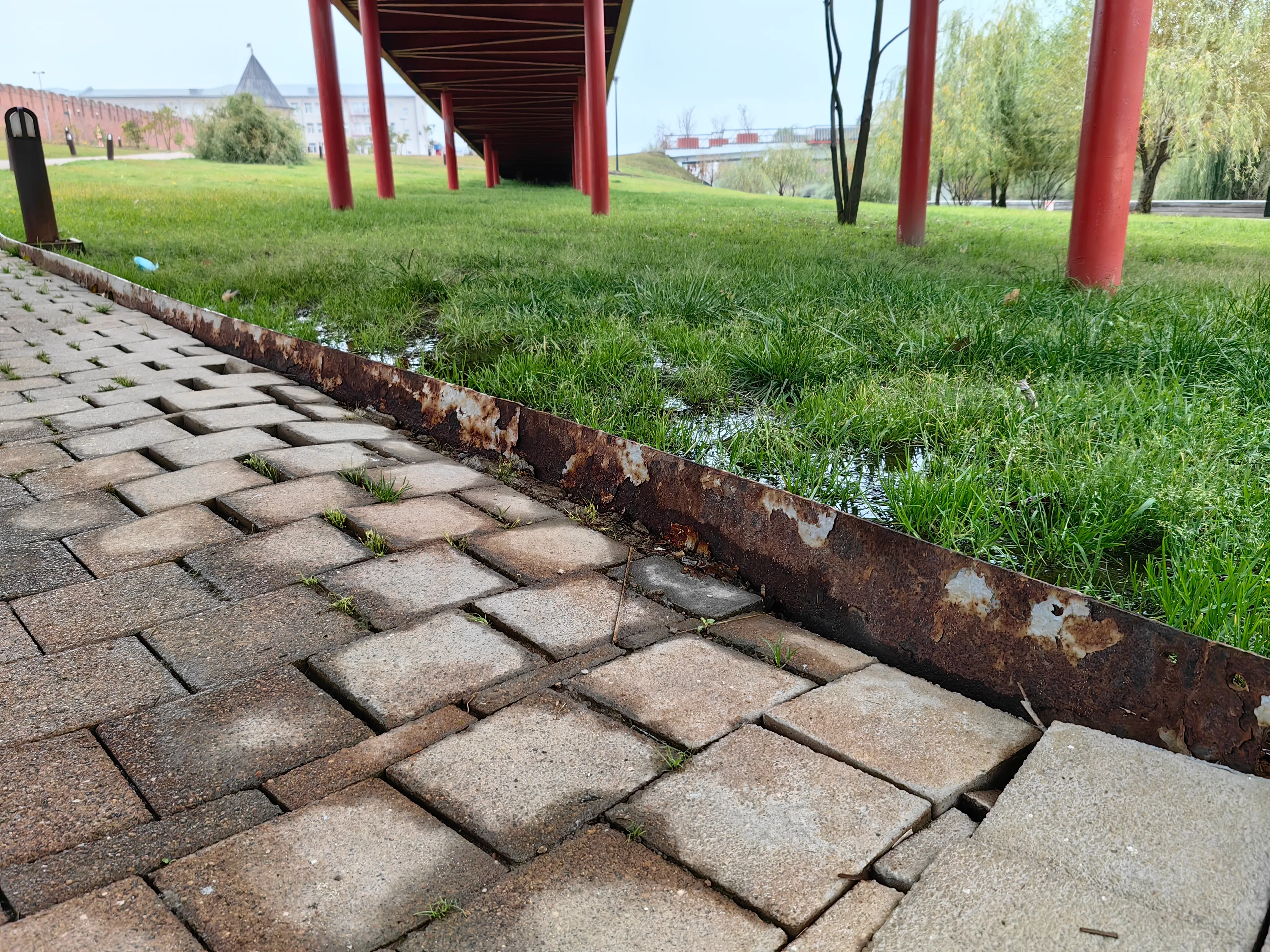

3.5. Порошковая окраска: защита с характером
Краска работает как барьер. Пока она цела — металл под ней в безопасности. Но:
- При ударах техники краска скалывается
- В месте скола начинается коррозия
- Подплёночная коррозия «подползает» под краску, отслаивая её
Срок жизни: в условиях города с реагентами — 5–10 лет до первых отслоений.
Часть 4. Неочевидные требования (о чём молчат производители)
4.1. Дегазация при окраске оцинковки
Если оцинковку красят порошковой краской, возникает технологическая ловушка. При нагреве в печи (180–200°C) цинк выделяет газы, захваченные при цинковании. Газы прорываются через расплавленную краску, образуя кратеры и пузыри.
Как бороться:
- Предварительный прогрев деталей (200°C, 15–20 мин) для выхода газов до окраски
- Специальные антидегазационные краски (Interpon AGI, TIGER OGF)
- Контроль температуры полимеризации
Если этого не сделать — краска начнёт вздуваться через год-два.
4.2. Гальваническая пара: смертельный контакт
Алюминий и сталь, соединённые без изоляции, создают гальваническую пару. В присутствии электролита (реагентов) алюминий начинает активно разрушаться.
Решение: использовать изолирующие прокладки, не допускать прямого контакта разнородных металлов.
4.3. Почему оцинковка 100 г/м² — не для города
Производители часто предлагают «оцинковку» без указания толщины. А это принципиально: 100 г/м² в городе с реагентами живёт 3–4 года. 140 г/м² — 5–7 лет. Разница 15% в цене даёт в 2 раза больший срок службы.
Что делать: всегда уточнять толщину цинка. Если в спецификации просто «оцинковка» — это повод насторожиться.
Часть 5. Рекомендации для разных зон
Зона 1. Непосредственный контакт с реагентами (бордюры вдоль проезжей части)
| Материал | Срок службы до потери вида | Комментарий |
|---|---|---|
| Оцинковка 100 г/м² | 3–4 года | Недостаточно |
| Оцинковка 140 г/м² | 5–7 лет | Минимально допустимо |
| Алюминий | 25–40 лет | Оптимально |
| Нержавейка 304 | 20–50 лет (питтинг) | Хорошо, но не вечно |
Вывод: для зон прямого контакта — только усиленная оцинковка или алюминий.
Зона 2. Умеренное воздействие (пешеходные зоны, парковки)
- Оцинковка 140 г/м² — оптимальный выбор
- Возможно применение окрашенной стали с антикоррозийной обработкой
Зона 3. Эстетически ответственные зоны (фасады, входные группы)
- Нержавейка 304 (полированная или матовая)
- Алюминий с анодированием
- Оцинковка с качественной покраской (при условии антидегазации)
Главные выводы
- Реагенты + механика = ускоренное разрушение. Хлориды создают электролит, абразивы царапают защиту, циклы замерзания расширяют трещины.
- Оцинковка 100 г/м² в городе — выброшенные деньги. Три-четыре сезона, и внешний вид потерян. Только 140 г/м² даёт 5–7 лет приличного состояния.
- Алюминий — единственный практически вечный материал. Даже в агрессивной среде он держится десятилетиями без обслуживания.
- Нержавейка не вечна. Питтинговая коррозия от хлоридов — реальная угроза. Для зон с реагентами лучше алюминия.
- Краска работает, пока цела. В городских условиях гарантировать сохранность покрытия при ударах техники невозможно.
- Гальванические пары убивают металл. Алюминий и сталь нельзя соединять напрямую без изоляции.
- Технология имеет значение. Дегазация при окраске оцинковки — не миф, а реальная проблема производства.
Финальная таблица-памятка
| Материал | Срок службы в городе | Когда выбирать |
|---|---|---|
| Оцинковка 100 г/м² | 3–4 года | Никогда, если не хотите проблем |
| Оцинковка 140 г/м² | 5–7 лет | Минимум для ЖК и города |
| Алюминий | 25–40 лет | Для ответственных зон и вечных объектов |
| Нержавейка 304 | 20–50 лет | Для престижа и архитектуры |
| Сталь окрашенная | 5–10 лет (покрытие) | Там, где не бьют и не трут |
P.S. Когда проектировщик говорит «поставим оцинковку — и на 50 лет», спросите его: «Какой толщины цинк? 100 или 140?». Если он не знает разницы — он не проектировщик, а мечтатель. В городе мечты разбиваются о реагенты.
ВАНСЕВИЧ. ЖЕЛЕЗНО.
