БЛОК: не просто ограждение для кондиционеров
Модульный конструктор для фасадов, балконов, офисов и любых идей
Введение
Несколько лет назад к нам пришёл архитектор с задачей: спроектировать ограждение для вентшахты на кровле жилого комплекса. Задача была простая: закрыть технику, чтобы не портила вид.
Мы сделали коробку из перфорированного металла, открытый верх, дверь для доступа. Всё.
А потом архитектор посмотрел и говорит:
- — А можно сделать с рисунком?
- — А можно не серый, а в цвет фасада?
- — А можно подсветку врезать?
Мы ответили: «Давайте попробуем». И началось.
Часть 1. Эволюция: от большой панели к модульному конструктору
Первая итерация: большие панели 3000×1500 мм
Мы решили делать панели 3000×1500 мм. Красиво, монументально. Собрали первый объект. Монтажники приехали, посмотрели на панели, взвесили — 80 кг.
— Вы серьёзно? Кран на кровлю не подать. В грузовой лифт не влезает. Человеком это не поднять. Как это монтировать?
Пришлось переделывать. Уменьшили до 2000×1000 мм. Стало легче, но всё равно 40 кг. Двое поднимают, но неудобно.
Вторая итерация: модули 1200×600 мм
Сделали модули 1200×600 мм. Труба 40×40×2,5 мм, лист 1,5–2 мм. Вес — 18,5 кг. Один человек справляется. В лифт входит. Соединения — болтами, без сварки. Можно собрать, разобрать, перевезти.
Монтажники выдохнули.
Третья итерация: доборные модули 600×600 мм
Архитекторы продолжали придумывать нестандартные формы. Для углов и вставок понадобились модули 600×600 мм. Добавили их в линейку. Вес — 11 кг.
Теперь можно собрать любую прямоугольную или квадратную форму. Восьмиугольник — тоже можно, но нужны треугольные вертикальные стойки (это отдельная история). Круг — нет, для круга нужны гнутые панели, это другой продукт.
Часть 2. Мы перестраховались за вас
Конструкция стоит на высоте 27 метров (9 этажей). В Москве это III ветровой район. По нормативам ветровая нагрузка считается так:
W = W₀ × k × c × γ_f = 0,23 × 1,0 × 1,4 × 1,4 = 0,451 кПа (≈45 кг/м²)
Это официальная цифра, с которой должен справляться любой забор.
Мы заложили запас прочности в 8 раз.
Что это значит? Если ветер будет дуть в 8 раз сильнее расчётного (а это уже ураган, который валит деревья и срывает крыши), наша конструкция всё равно устоит. Не погнётся, не упадёт, не вырвет анкеры.
Почему мы так сделали? Потому что хотим, чтобы вы забыли про эту конструкцию. Не думали о ней, не проверяли каждую весну, не вызывали монтажников подтянуть болты. Поставили — и забыли на десятилетия.
Цифры для тех, кто любит конкретику:
| Элемент | Расчётная нагрузка, кН | Несущая способность, кН | Запас прочности, раз |
|---|---|---|---|
| Вертикальная стойка | 2,94 | 60,7 | 20,6 |
| Горизонтальный ригель | 0,049 | 0,97 | 19,7 |
| Облицовочный лист | 0,0045 | 0,16 | 35 |
| Анкер к кровле | 46,97 | 12 | 8,2 |
Это не «маркетинговый запас». Это инженерный расчёт, в котором мы сознательно заложили ресурс, чтобы компенсировать всё, что может пойти не так: перепады температур, усталость металла, коррозию, ошибки монтажа.
Часть 3. Как устроен БЛОК сегодня
Модульность
Базовый элемент — прямоугольный модуль 1200×600 мм (18,5 кг). Доборный — 600×600 мм (11 кг).
Высота — любая, кратная 600 мм. Хотите ограждение высотой 600 мм — один ряд. Хотите 2400 мм — четыре ряда.
Конструкция модуля
| Элемент | М1200×600 | М600×600 |
|---|---|---|
| Рамка | труба 40×40×2,5 мм | труба 40×40×2,5 мм |
| Облицовка | лист 1,5–2,0 мм | лист 1,5–2,0 мм |
| Вес | ≈18,5 кг | ≈11 кг |
Перфорация и рисунок

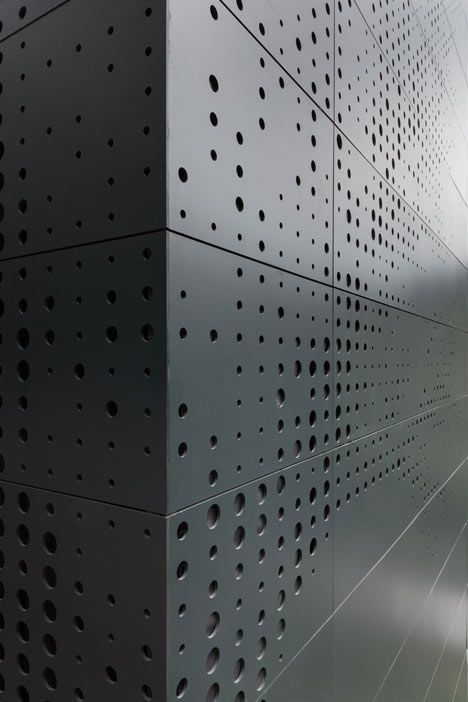

Стенки БЛОКА — листовой металл с лазерной резкой. Рисунок может быть любым:
- Техническая перфорация (для вентиляции)
- Геометрический орнамент
- Логотип компании
- Абстрактный узор
- Фотография (превращённая в контур)
Цвет
Порошковая окраска в любой цвет по шкале RAL. Двухслойное покрытие, толщина 100 мкм. Это не краска из баллончика, которая облезет через год. Это заводское покрытие, которое запекается в печи при 200°C.
Доступ и вентиляция
Одна секция оснащается дверью (600 или 1200 мм). Верх всегда открыт. Кондиционерам и вентоборудованию нужен отвод горячего воздуха — закрытый верх привёл бы к перегреву и выходу техники из строя.
Часть 4. Неочевидные возможности (живые кейсы)
4.1. БЛОК как декоративная стена
Офис в Москве. Нужна была перегородка в лобби, чтобы зонировать пространство. Не гипсокартон, не стекло.
Сделали лазерную резку под логотип компании, добавили подсветку, покрасили в корпоративный цвет. Собрали за 2 дня. Перегородка стала арт-объектом.
Через год офис переехал. Перегородку разобрали, перевезли, собрали заново. Сварную конструкцию пришлось бы резать болгаркой.
4.2. БЛОК как экран для паркинга
В подземных паркингах есть технические помещения: венткамеры, электрощитовые. Они уродуют пространство, но закрыть их наглухо нельзя — нужен доступ и вентиляция.
БЛОК решил задачу. Модули с перфорацией, дверь, открытый верх. Техника закрыта, доступ есть, вентиляция работает. И вид — не бетонная стена, а аккуратная металлическая решётка.
4.3. БЛОК как ограждение балкона
ЖК бизнес-класса. Архитектор хотел, чтобы ограждение балконов было не сварной решёткой, а чем-то более лёгким и современным. И чтобы можно было демонтировать без разрушения.
Сделали секции из БЛОКА. Цвет — в тон фасада. Рисунок — минималистичная перфорация. Монтаж — без сварки, на высоте. Через год жилец решил объединить два балкона — секции сняли, переставили, не повредив отделку.
Часть 5. Сравнение с альтернативами (честно)
| Решение | БЛОК | Сварная конструкция на объекте | Типовое ограждение из профнастила |
|---|---|---|---|
| Рисунок | Любой (лазер) | Ограничен | Нет |
| Цвет | Любой RAL, заводская окраска | Любой (но красить на месте) | Ограничен |
| Модульность | Да | Нет | Нет |
| Демонтаж без разрушения | Да | Нет | Нет |
| Скорость монтажа | Высокая (болты) | Низкая (сварка) | Средняя |
| Вес модуля | до 18,5 кг | — | — |
| Запас прочности | >8 раз | Неизвестно | По нормативу |
| Цена за м² | Средняя | Высокая | Низкая |
Часть 6. Когда БЛОК не подходит (честно)
- Если нужен круг — мы не делаем гнутые панели, это другой продукт
- Если объект в один день и «лишь бы закрыть» — профнастил дешевле
- Если нет доступа для монтажа модулей (например, очень узкий проход)
- Если требуется герметичность — у БЛОКА открытый верх и перфорация
Заключение
БЛОК родился из боли монтажников, которые не могли поднять 80-килограммовые панели, и из желания архитекторов, которые не хотели смотреть на серые коробки.
Мы перебрали несколько вариантов, ошибались, переделывали. В итоге получилась система, которая:
- Весит 18,5 кг на модуль — один монтажник справляется
- Собирается болтами — не нужна сварка на высоте
- Имеет любой рисунок — лазерная резка, а не болгарка
- Красится в любой цвет — порошковая окраска в печи, а не кисточка на объекте
- Имеет запас прочности >8 раз — мы перестраховались за вас, чтобы вы забыли про конструкцию на десятилетия
Хотите спрятать технику на кровле? БЛОК справится.
Хотите сделать арт-объект в лобби? БЛОК справится.
Хотите ограждение балкона с индивидуальным рисунком? БЛОК справится.
Он не круглый. Он не соберётся в восьмиугольник без дополнительных стоек. Но он делает 90% того, что нужно архитекторам, — и делает это быстрее, дешевле и красивее, чем сварка на месте.
ВАНСЕВИЧ. ЖЕЛЕЗНО.
