Мы редко успеваем выехать на каждую стройплощадку. Но когда получается — всегда возвращаемся с новыми идеями. Самые полезные улучшения рождаются не в тиши кабинетов, а там, где монтажники руками решают реальные задачи.
В этой статье рассказываем о способе фиксации металлического бордюра СМАРТ Усиленный, который мы подсмотрели на объекте.
Часть 1. Проблема: геометрия основания
Металлический борт — изделие с жёсткой геометрией. Он предъявляет высокие требования к основанию. В идеальном мире бетонная стяжка должна быть идеально ровной, без уклонов и перепадов.
В реальном мире бывает иначе. Особенно когда:
Дорожки имеют сложную разуклонку
Есть перепады высот
Требуется точно вывести верхнюю кромку в заданный горизонт
Обычная фиксация дюбель-гвоздями здесь не помогает. Борт ложится так, как лежит основание. Если стяжка гуляет — борт тоже гуляет.
Часть 2. Находка монтажников

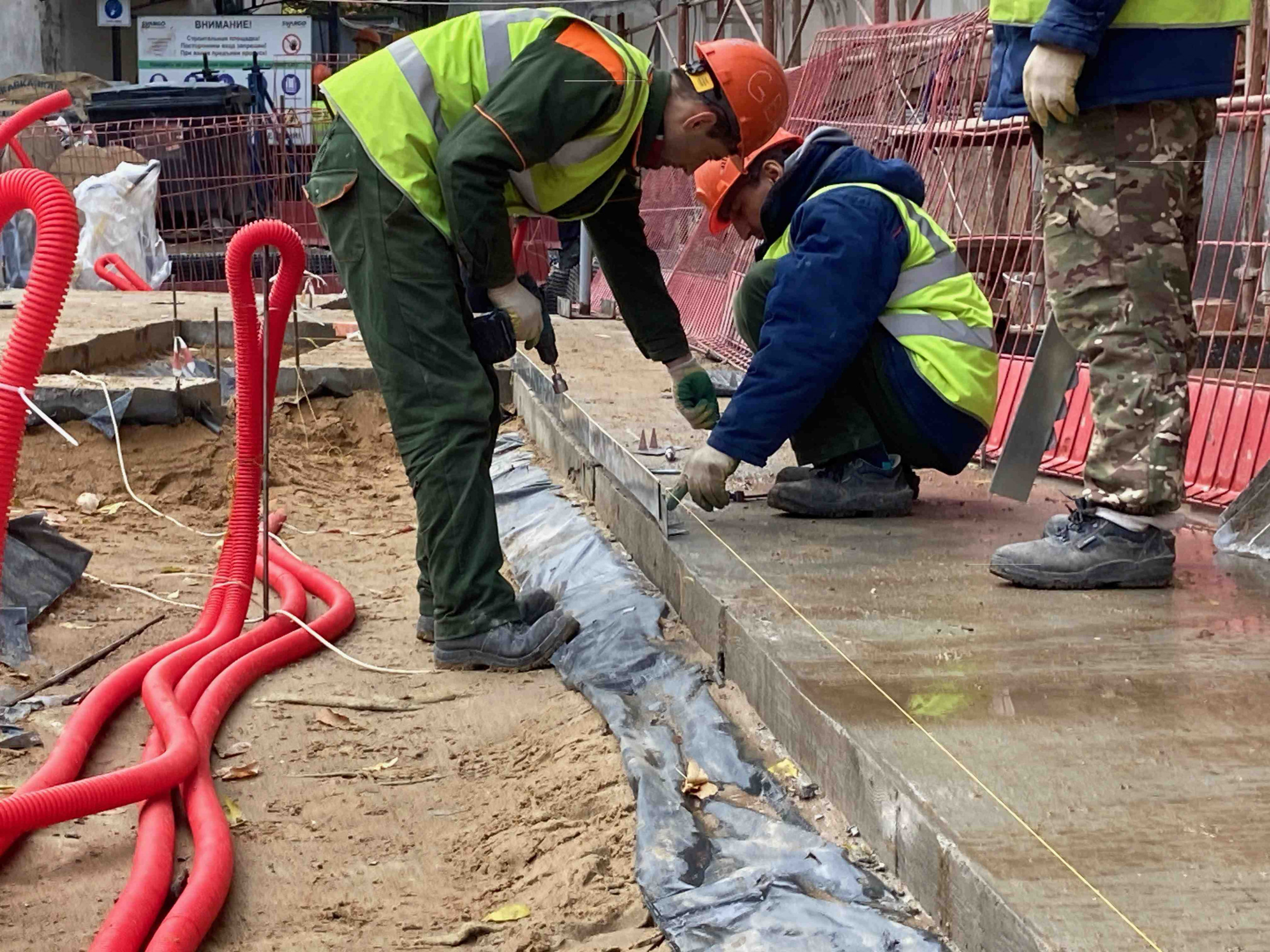

На объекте монтажная бригада подошла к задаче творчески.
У них было:
- Бетонное основание с перепадами
- Заданная толщина «пирога»
- Металлические борты СМАРТ Усиленный
- Желание сделать качественно
Решение:

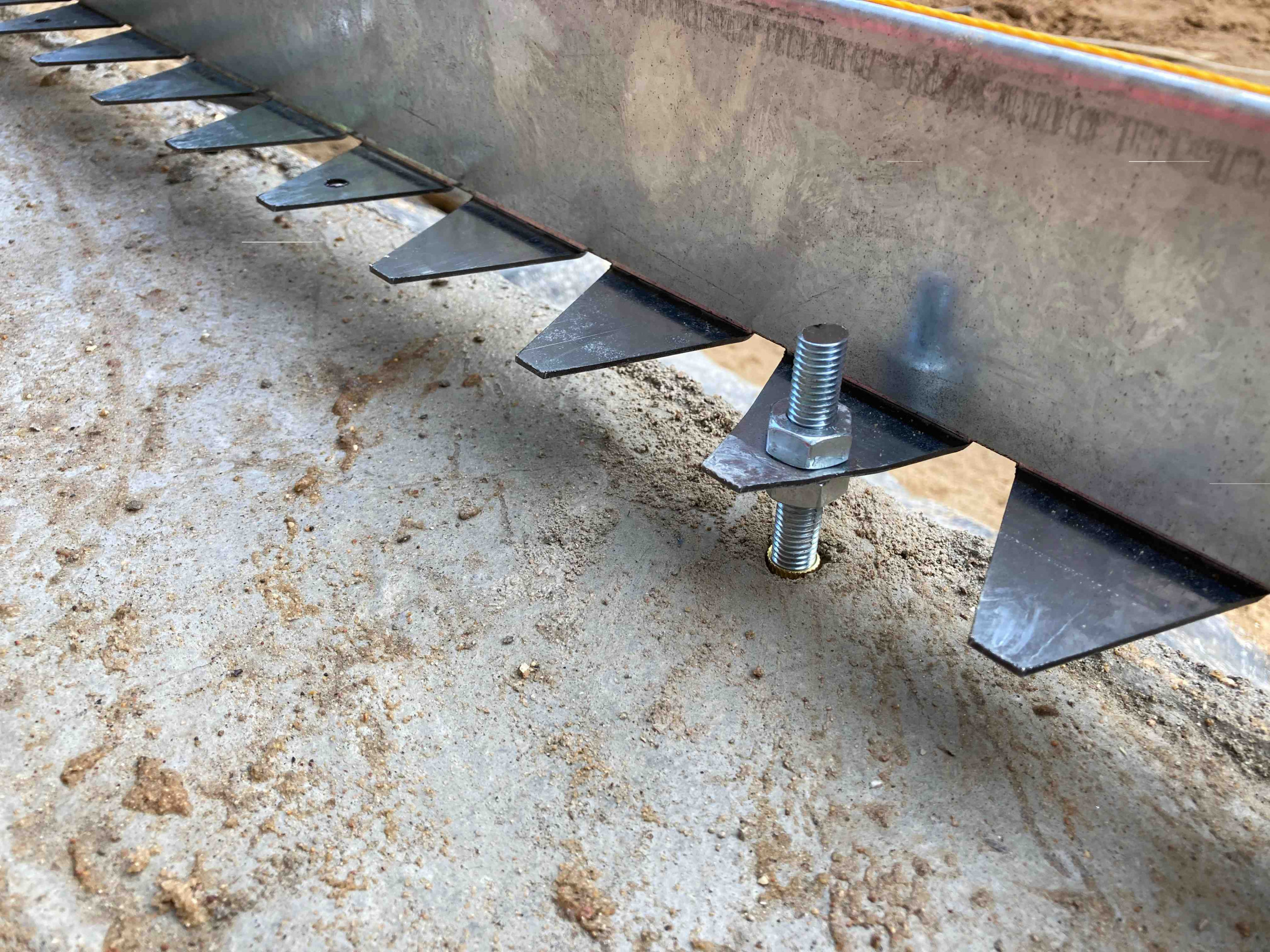

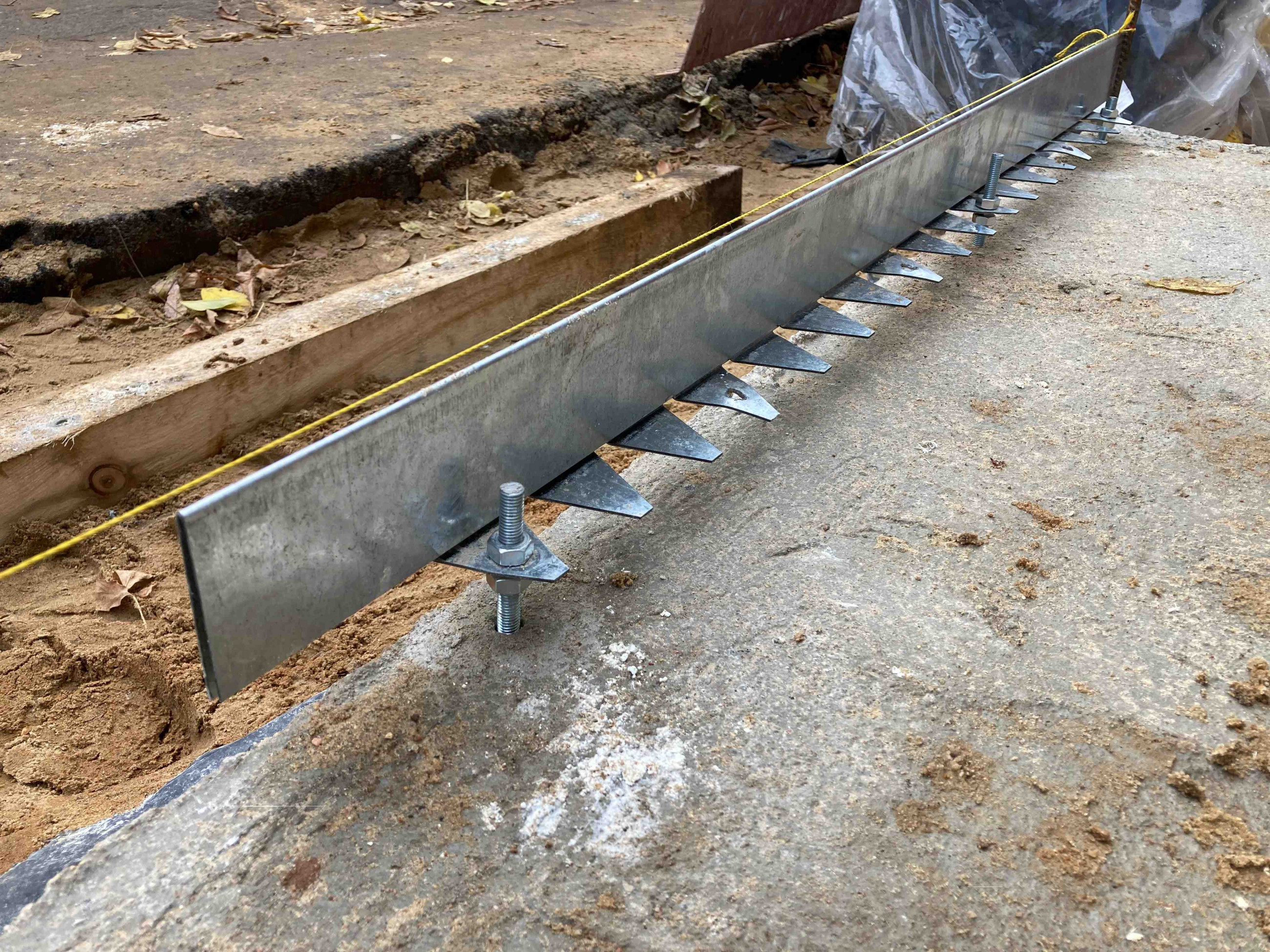

Вместо дюбель-гвоздей они использовали резьбовые шпильки, закреплённые в бетоне как клиновые анкеры. На шпильки надели борт и зафиксировали гайками с шайбами — снизу и сверху опорной площадки.
Как это работает:
Нижняя гайка выставляется по уровню — она задаёт высоту опоры
На неё ложится опорная площадка борта
Верхняя гайка фиксирует борт сверху
При необходимости высоту можно корректировать, вращая нижнюю гайку
Часть 3. Что пришлось доработать
В нашей конструкции отверстия в опорной площадке были рассчитаны на дюбель-гвозди 8 мм. Под шпильки 10 мм они не подходили.
Монтажники не растерялись — взяли дрель и рассверлили отверстия на месте. Первая партия бортов ушла с доработкой прямо на стройке.
Мы посмотрели, оценили удобство решения и внесли изменение в производство. Теперь в опорных площадках наших бортов два типоразмера отверстий:
8 мм — для стандартной фиксации дюбель-гвоздями
10 мм — для крепления на резьбовые шпильки
Часть 4. Второе применение
Отверстия 10 мм нашли ещё одно применение. Теперь через них мы фиксируем борты к грунту с помощью монтажных штырей 8х300 мм.
Как это работает:
Борт выставляется на щебёночное или песчаное основание
Через отверстие 10 мм в опорной площадке забивается штырь 8 мм прямо в грунт
Штырь проходит через весь пирог и фиксирует борт надёжно, без бетона
Это особенно удобно для:
- Временных конструкций
- Садовых дорожек
- Объектов, где нельзя использовать бетон
- Быстрого монтажа

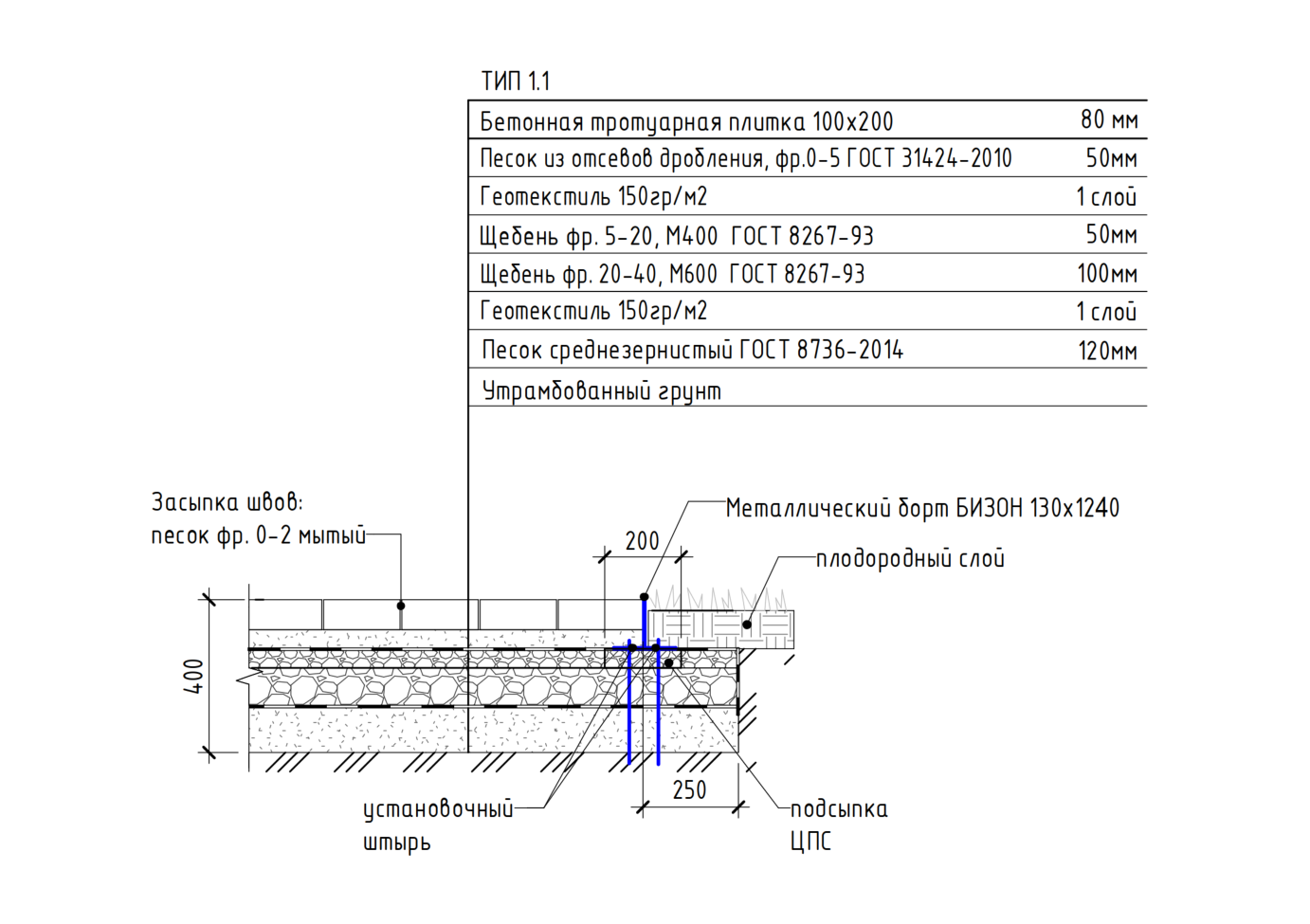

Схема: фиксация штырём в грунт
Часть 5. Технические детали
Для монтажников (крепление на шпильки):
|
Параметр |
Значение |
|
Диаметр шпильки |
10 мм |
|
Тип анкера |
Клиновой (химический — опционально) |
|
Шаг установки |
600–800 мм |
|
Высота регулировки |
До 50 мм (зависит от длины шпильки) |
|
Нагрузка |
Не ниже проектной |
Алгоритм монтажа на шпильки:
- Разметить положение борта
- Просверлить отверстия в бетоне под шпильки
- Зафиксировать шпильки (анкерным или химическим способом)
- Наживить нижние гайки с шайбами
- Выставить гайки по уровню (лазерный нивелир обязателен)
- Уложить борт на шпильки, пропустив их через отверстия
- Затянуть верхние гайки
- Проверить горизонт, при необходимости подкорректировать нижними гайками
Для монтажников (крепление штырями в грунт):
|
Параметр |
Значение |
|
Диаметр штыря |
8 мм |
|
Длина штыря |
300 мм |
|
Шаг установки |
500–600 мм |
|
Основание |
Щебень, песок, утрамбованный грунт |
|
Инструмент |
Кувалда, уровень |
Алгоритм монтажа на штыри:
- Подготовить основание (щебень, песок)
- Выставить борт по уровню
- Через отверстие 10 мм забить штырь 8 мм в грунт
- Штырь должен войти на 250–280 мм (оставить 20–30 мм для фиксации)
- Проверить горизонт, при необходимости подбить
Часть 6. Для архитекторов и проектировщиков
Что нужно учитывать в проекте:
|
Вариант крепления |
Когда применять |
Что заложить в проект |
|
Дюбель-гвозди |
Идеально ровное бетонное основание |
Отверстия 8 мм в борту, шаг 500–600 мм |
|
Резьбовые шпильки |
Бетон с перепадами, требуется регулировка по высоте |
Отверстия 10 мм, свободный доступ к нижним гайкам |
|
Монтажные штыри |
Грунт, щебень, песок; отсутствие бетона |
Отверстия 10 мм, длина штырей 300 мм |
Преимущества каждого способа:
Дюбель-гвозди — быстро, дёшево, технологично
Шпильки — точная регулировка, идеальный горизонт при сложном рельефе
Штыри — не нужен бетон, монтаж в любом грунте
Выводы:
Лучшие инженеры — на стройплощадке. Монтажники СК Капитал Групп видят то, что не видно в чертежах.
Регулируемое крепление — решение для сложных рельефов. Шпильки позволяют вывести горизонт там, где стяжка не идеальна.
Одно отверстие — два применения. 10 мм работают и на бетоне (шпильки), и в грунте (штыри).
Мы слушаем и улучшаем. Обратная связь от монтажников меняет конструкцию.
Приложение:
Скачать чертежи в PDF
Задать вопрос инженеру
Перейти в каталог бортов
ДОПОЛНЕНИЕ К ПОЛНОЙ СТАТЬЕ (новый раздел)
Часть 7. Ещё два способа, которые подсмотрели у заказчиков.
После выхода первой версии статьи получили обратную связь с объектов. Оказалось, монтажники нашли ещё два способа крепления, которые не были заложены в инструкции, но отлично работают в конкретных условиях.
Способ 4. Строительный пистолет + дюбели
Когда объект большой, погонаж исчисляется километрами, а скорость выходит на первый план, монтажники поступают просто:
Борт выставляется по уровню на бетонное основание
Берётся строительный пистолет (пороховой или газовый)
Через отверстия в опорной площадке борт пристреливается дюбелями прямо к бетону
Плюсы:
- Скорость — до 200 метров в смену
- Не нужно сверлить, не нужно ждать
- Идеально для больших объёмов
Минусы:
- Требует навыка работы с пистолетом
- Не везде разрешён (шум, особенности объекта)
- Демонтаж сложнее
Для проектировщиков: если в проекте большой погонаж и жёсткие сроки — закладывайте этот способ. Наши отверстия 8 мм подходят под стандартные дюбели.
Способ 5. Анкер-клинья 6×60 (из арсенала гипсокартонщиков)
Неожиданное решение пришло от монтажников, которые привыкли работать с гипсокартоном. Они использовали анкер-клинья 6×60 — те самые, что обычно идут для крепления профилей к бетону.
Как это работает:
В бетоне сверлится отверстие 6 мм
Анкер-клин забивается молотком
При затягивании распорная втулка расклинивается и надёжно фиксируется в бетоне
Почему это удобно:
Анкер-клинья всегда под рукой (у монтажников, кто работает с ГКЛ)
Не нужны специальные дюбель-гвозди
Демонтаж возможен (раскрутил — вытащил)
Нюанс: наши отверстия 8 мм больше диаметра анкера. Монтажники решили это просто: ставили борт, через отверстие сверлили бетон сверлом 6 мм, потом забивали анкер-клин. Головка анкера (10–12 мм) свободно проходила через отверстие 8 мм и фиксировала борт сверху.
Часть 8. Сводная таблица способов монтажа
|
Способ |
Основание |
Инструмент |
Скорость |
Регулировка |
Демонтаж |
|
Дюбель-гвозди 8×60 |
Бетон |
Перфоратор, молоток |
Средняя |
Нет |
Сложный |
|
Резьбовые шпильки 10 мм |
Бетон |
Дрель, ключи |
Низкая |
Есть (гайками) |
Возможен |
|
Монтажные штыри 8×300 |
Грунт, щебень |
Кувалда |
Высокая |
Нет |
Сложный |
|
Пистолет + дюбели |
Бетон |
Строительный пистолет |
Очень высокая |
Нет |
Почти невозможен |
|
Анкер-клинья 6×60 |
Бетон |
Дрель 6 мм, молоток |
Высокая |
Нет |
Возможен |
Часть 9. Выводы для разных аудиторий
Для монтажников:
Выбирайте способ под задачу:
Нужно быстро и много — берите пистолет
Нужно точно по уровню при сложном рельефе — шпильки
Нет бетона — штыри в грунт
Есть только анкер-клинья и прямые руки — работают и они
Для проектировщиков:
Закладывайте универсальное решение. Наши борты с двумя типоразмерами отверстий (8 и 10 мм) дают монтажникам свободу выбора. Они сами решат, как крепить, исходя из условий и доступного инструмента.
Для заказчиков:
Не навязывайте способ монтажа, если не разбираетесь. Лучше спросите у тех, кто будет делать. Они найдут оптимальный вариант под ваше основание, бюджет и сроки.
Мы продолжаем собирать обратную связь. Если у вас есть нестандартный способ крепления — делитесь. Лучшие решения войдут в следующие версии статьи.
